Membuat Simulasi Jaringan Komputer Sederhana dengan Cisco Packet Tracer

Hai hai berhubung admin ada tugas nih untuk membuat Simulasi Jaringan Komputer dengan menggunakan Aplikasi Cisco Packet Tracer, admin akan membuat jaringan yang sederhana yang bisa teman teman pelajari juga, tetapi sebelum kita memulai membuat Simulasinya teman teman harus tahu apa itu Cisco Packet Tracer, Cisco Packet Tracer merupakan aplikasi Simulasi untuk membuat sebuah jaringan, entah itu jaringan sekala kecil (LAN) ataupun sekala besar (WAN), dengan menggunakan aplikasi Cisco Packet Tracer ini teman teman akan di mudahkan untuk mengatur, merencanakan, dan membuat jaringan seperti kenyataan, fitur yang terdapat di aplikasi ini juga sangat lengkap sama persis dengan yang asli, ya mungkin cukup sekian untuk penjelasan mengenai Cisco Packet Tracer ini, kita lanjut untuk pembuatan Jaringannya.

Bahan yang dibutuhkan :

  1. Satu Unit Komputer yang masih bisa di pakai hehe
  2. Aplikasi Cisco Packet Tracer, jika masih belum punya download Disini
Bahan yang saya gunakan untuk membangun sebuah jaringan :

  1. Server
  2. Satu Buah Switch
  3. Tiga Buah PC
  4. Kabel Stright

Server dan PC
Switch
Kabel Stright

  1. Langkah pertama Pilih dan Seret kelayar, Server dan PCnya, Seperti di bawah ini

 2. Lakukan hal yang sama pada Switchnya, seperti nomer satu, Switch sebaiknya di taruh di tengah karena nantinya akan menjadi penghubung antara Server dan PC

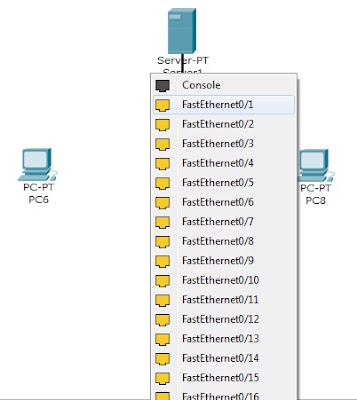

3. Sambungkan Kabel Stright dari Server ke Switch Terlebih dahulu



 5. Setelah Server dan Switch terhubung, kemudian sambungkan setiap PC ke Switch menggunakan Kabel Stright
 6. Setelah semua Terhubung dengan lengkap, kini saatnya untuk mengatur IP Address agar bisa connect

 7. Kita atur terlebih dahulu IP dari Servernya, Caranya Klik Dua kali pada gambar Server lalu cari menu Desktop -> atur IP Addresnya di IP Configuration.
IP Address Server : 192.168.1.1



8. Setelah itu Atur DHCPnya di menu Config
    - Service : harus ON untuk mengaktifkan DHCPnya
    - Start IP Address : ini fungsinya untuk memulai dari Ip Berapa ini akan berpengaruh di IP PC
      Start IP Address : 192.16.1.2
    - Subnet Mask : menentukan kelas, nantinya ini akan otomatis saat di TAB
      Subnet Mask : 225.225.225.0
    - Maximum Number : ini adalah batasan IP yang kita gunakan.
      Mazimum Number : 3

Setelah selesai -> langsung Save



9.  Setelah semua beres, kini saatnya untuk menyetting IP Address PCnya, Caranya yaitu Klik dua kali Pilih menu Desktop -> Ip Configuration
10. Setelah itu Ganti yang awalnya Static Menjadi DHCP, tunggu sebentar karena IPnya akan otomatis terisi



 11. Setelah selesai, keluar dan coba jalankan dengan mengetest menggunakan icon surat, seperti di bawah ini.



 12. klik icon suratnya lalu klik di PC1 dan Server jika ada peringatan successfull berarti semua sudah terhubung, lakukan hal ini di setiap PC



13. Sukses
