Simulasi Jaringan 3 Router 9 PC di Cisco Packet Tracer

Simulasi Jaringan 3 Router 9 PC di Cisco Packet Tracer - kali ini saya akan share sebuah tutorial cara membuat Simulasi Jaringan 3 Router dengan 9 PC di Cisco Packet Tracer, untuk teman teman yang ingin belajar bersama simak baik baik tutorialnya di bawah ini ya.

Bahan :

  1. 3 Router
  2. Kabel Cross
  3. 6 PC

Router
PC
Kabel

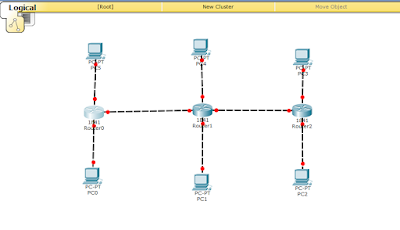

1. Langkah awal yaitu kita pakai bahan bahan yang di butuhkan, kita tinggal pilih seperti gambar di atas lalu sambungkan dengan menggunakan kabel Cross, hingga seperti gambar di bawah ini.


2. Setting masing masing Ip Router dan PCnya seperti Gambar di bawah ini.

 IP PC

PC0 : 192.168.10.1
PC1 : 192.168.20.1
PC2 : 192.168.30.1
PC3 : 192.168.40.1
PC4 : 192.168.50.1
PC5 : 192.168.60.1

IP Router

Router0 : 10.10.10.1
Router1 : 10.10.10.2
Router2 : 10.10.10.5
Router3 : 10.10.10.6

Konfigurasi IP PC
Konfigurasi IP Router
3. Setting semua Ip Router dan PC sesuai dengan ipnya masing masing, jangan lupa Port Status di Routernya di On-kan.

4. Setelah semuanya selesai kita harus mengenalkan masing masing IP agar bisa connece PC yang satu dengan yang lainnya, cara mengenalkannya yaitu seperti di bawah ini.


*isi Kolom network dengan ip tujuan
*isi Kolom Mask dengan Subnetmask
*isi Kolom Next Hp dengan Ip yang akan dilewati
*setelah semuanya selesai, lakukan hal yang sama dengan router yang lainnya.

Setelah semuanya selesai, teman teman bisa langsung cek dengan cara mengeklik icon surat di samping lalu di arahkan ke PC yang akan di connectkan.



Icon Surat yang atas
 Jika terdapat tanda seperti di bawah ini, maka sukses
